海軍航空機用無線機材1
WW-2 Japanese
Navy Aircraft Radio Equipments-1
|
・96式空2号無線電信機
・96式空3号無線電信機
・96式空4号無線電信機
・18試空3号無線電信機(受信部)
・Model 96 "Ku" Mark
2 Radio Set
・Model 96 "Ku" Mark 3 Radio Set
・Model 96 "Ku" Mark 4 Radio Set
・Experimental Model 18 "Ku" Mark 3 Radio Set(Receiver)
|
|
|
|
96式空2号無線電信機
Model 96 "Ku" Mark 2 Radio Set
 |
96式空2号無線電信機(改2)概要
用途:99式艦爆、彗星、晴嵐等の2座航空機
通信距離:1,100Km(対地)
周波数:(送信) 300-500kHz、2,500-10,000kHz
(受信)2,500-10,000kHz
電波形式:A1(電信)、A2(変調電信)、A3(電話)
送信入力:100W
送信機:水晶叉は主発振UZ510、電力増幅UZ510 x2
受信機:スーパーヘテロダイン方式、高周波1段、中間周波1段 (FM2A05A x8球)
電源:送信機;直流変圧器、受信機:振動変圧器、12V蓄電池
空中線:短波帯固定式、長波帯垂下式 |

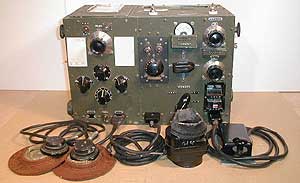

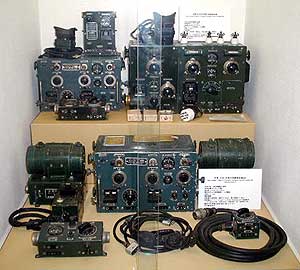

96式空2号及び装備品
| 96式空二号内部、機材左、送信管UZ510が一本欠けている。 |
|
|
|
|
「96式空3号無線電信機」
Model 96 "Ku" Mark 3 Radio Set
 |
本機材は97艦攻、彩雲等の3座機用無線機である。開戦時、真珠湾奇襲攻撃成功を伝えた電文「トラ・トラ・トラ」は攻撃隊総指揮官淵田中佐乗機の97艦攻搭載の本機材より発信された。
通信距離:1,300Km(対地)
周波数:300-500kHz、5,000-10,000kHz
電波形式:A1(電信)
送信入力:150W
機器概要
送信機:水晶叉は主発振UX47A、励振UX865E、電力増UV816D
受信機:長波帯2-V-2のオートダイン、短波帯高周波1段、周波数変換部付加のスーパーヘテロダイン方式(8球)
電源:直流変圧器(12V)
空中線:短波帯固定式、長波帯垂下式
摘要
展示機材送信部に改造あり
送信機長波延長線輪
|

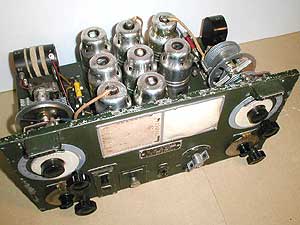

96式空3号受信機

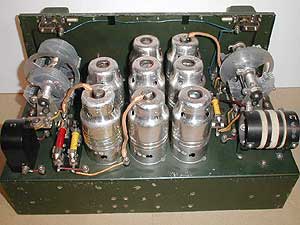

受信機内部 |

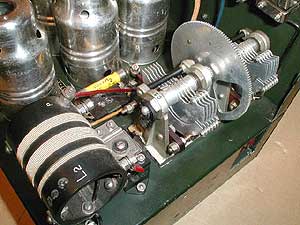

短波帯同調部 |
|
|

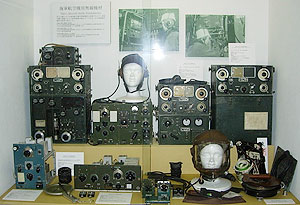

海軍航空機用無線機材2
WW-2 Japanese Navy Aircraft Radio Equipments-2
・98式空4号隊内無線電話機
・1式空3号隊内無線電話機
・Model 98 "Ku" Mark 4 Formation Comm. Radio Telephon
Set
・Model 1 "Ku" Mark 3 Formation Comm. Radio Telephon
Set
|
「98式空4号隊内無線電話機」
Model 98 "Ku" Mark 4 Formation Comm. Radio Telephon
Set
 用途：1式陸攻、2式飛行艇等の多座機
通信距離：約37km（対機）
周波数：30,000-50,000kHz
電波形式：A2（変調電信）、A3（電話）
送信入力：40w
機器概要：水晶発振、逓倍807、電力増幅807、変調807
受信機：スーパーヘテロダイン方式（7球）、局発水晶、
高周波1段、中間周波1段、低周波2段
電源：送受信機共通直流変圧器（入力12V）
空中線：固定式
98式空4号受信部内部 |
98式空4号受信部較正器 |

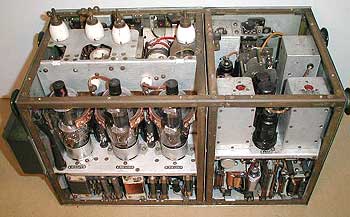

98式空4号機材内部、左側真空管3本は送信部用UY807
|
